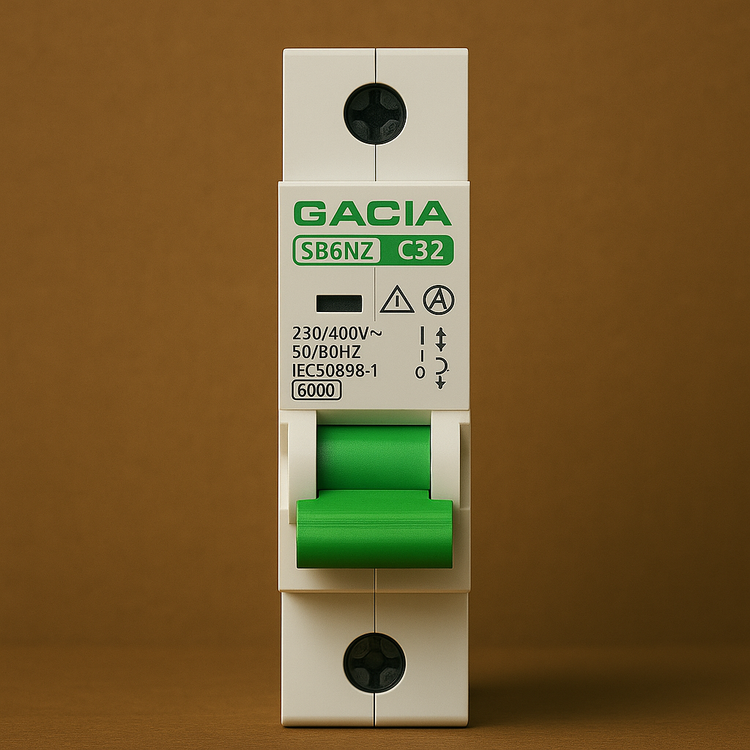

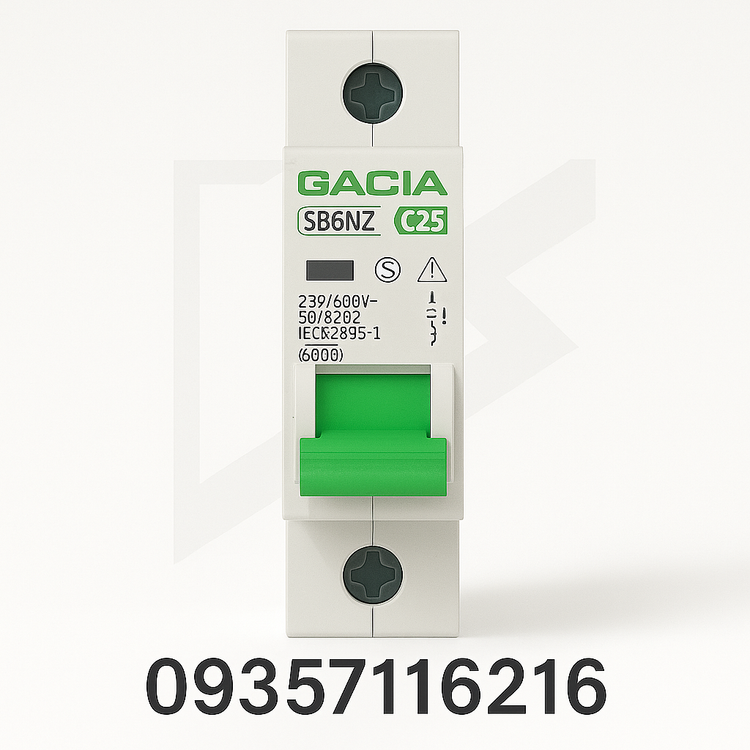

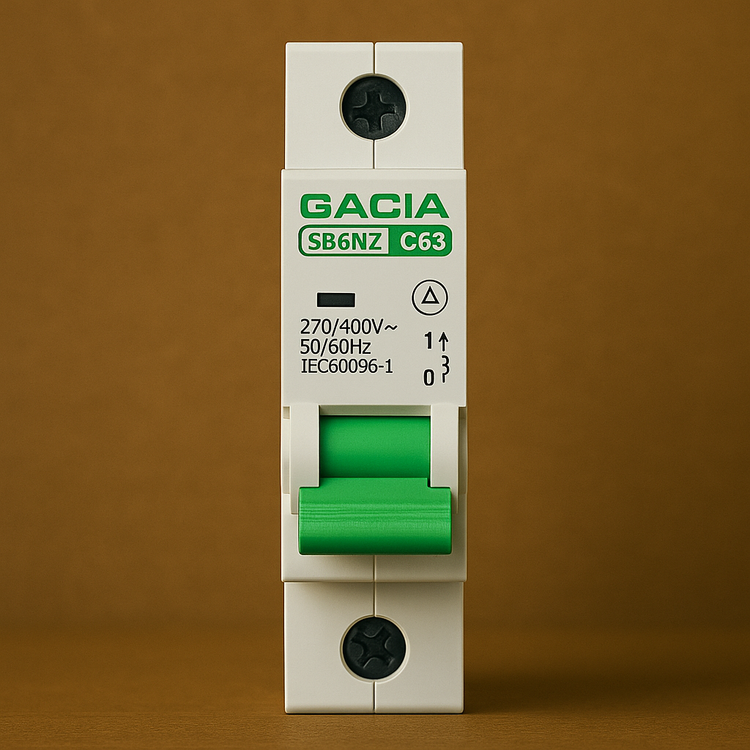

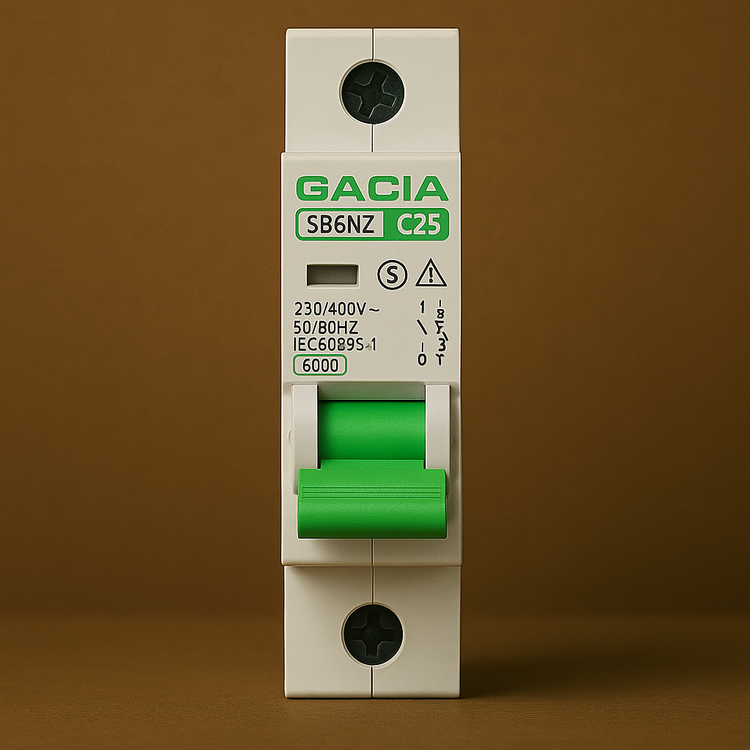

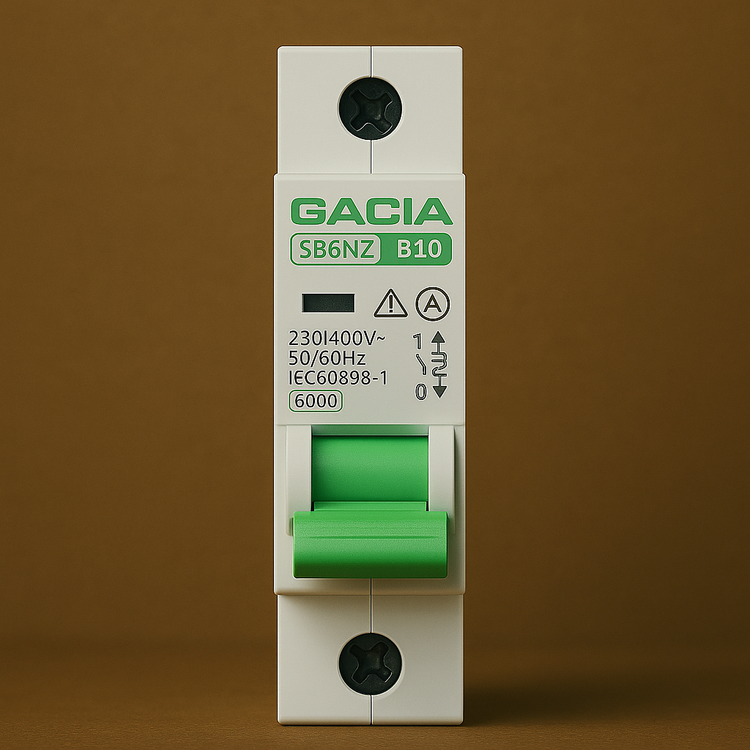

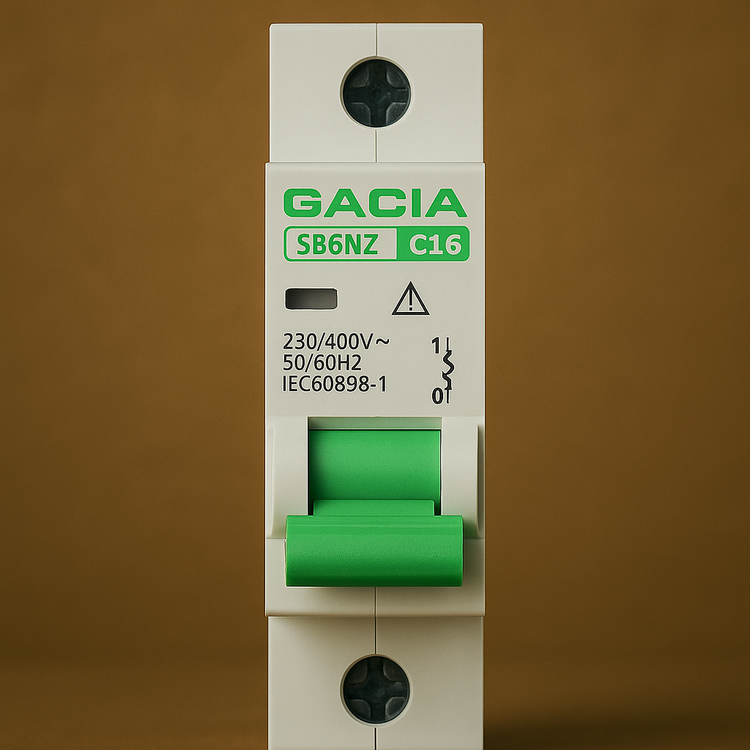

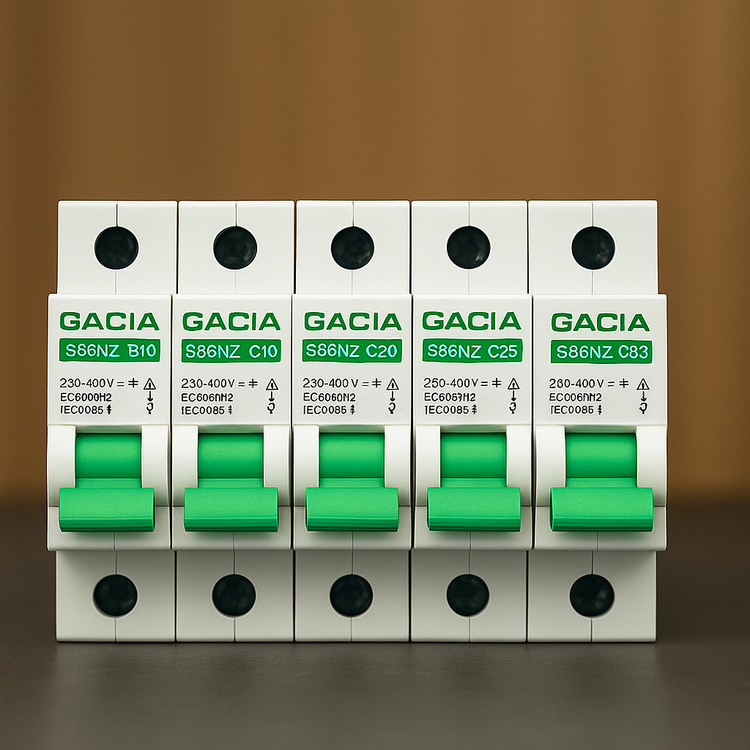

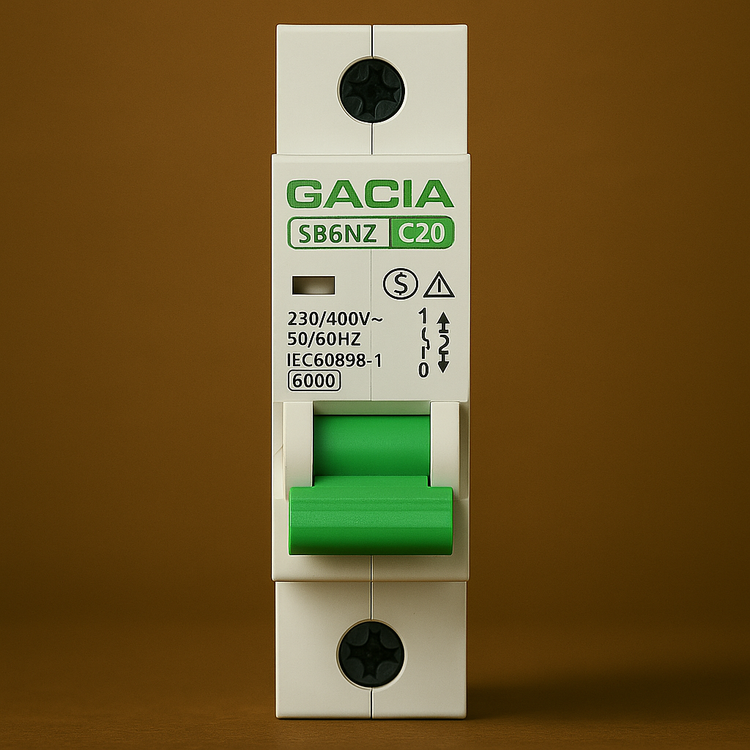

فیوز مینیاتوری تک فاز گاسیا

فیوز مینیاتوری چیست؟

فیوز مینیاتوری تک فاز باعث محافظت از تجهیزات الکتریکی خانگی و صنعتی می شود.

در واقع فیوز مینیاتوری تک فاز در برابر جریان اضافه عکس العمل نشان می دهد و به سرعت مدار را قطع می کند.

فیوز مینیاتوری یا کلید مینیاتوری از جمله تجهیزات پر کاربرد الکتریکی است.این فیوزها جهت قطع بار، حفاظت و ایزولاسیون یک بخش مدار کاربرد دارند.فیوزهای مینیاتوری در انواع یک، دو، سه و چهار پل در بازار موجود هستند.

بنابراین فیوزهای موجود در بازار متناسب با تمامی جریان ها و ولتاژهای مختلف ساخته شده اند.فیوزهای مینیاتوری از دو عملکرد اصلی حفاظت در برابر جریان اضافه و حفاظت در برابر اتصال کوتاه برخوردار هستند.قطع کننده مدار در فیوزهای مینیاتوری یک قطعه الکترومکانیکی است.

این قطعه در صورت افزایش و رسیدن جریان به یک جریان از پیش تعیین شده مدار را قطع خواهد کرد.

در واقع فیوز مینیاتوری تک فاز از مجموعه ای از قطعات که در یک محفظه مستحکم و عایق قرار دارند تشکیل شده است. سیستم کلید زنی شامل دو کنتاکت ثابت و متحرک می باشد که با سیم های ورودی و خروجی ارتباط الکتریکی دارد.در فیوزهای مینیاتوری دو نوع جریان (لحظه ای و نامی) وجود دارد.

جریان لحظه ای جریانی می باشد که در کمتر از یک ثانیه و فقط برای یک لحظه جریان را تحمل می کند.

جریان نامی در واقع حداکثر جریان مجاز قابل تحمل فیوز است.

در صورتیکه جریانی بیشتر از جریان نامی از فیوز عبور کند فیوز مدار را قطع خواهد کرد.

بنابراین از وظایف مهم فیوز مینیاتوری تک فاز این است که موقع عبور جریان بیش از حد انتظار مدار را قطع کند تا سایر تجهیزات آسیبی نبینند.

همچنین فیوزهای مینیاتوری از دو مکانیزم بیمتالی و مغناطیسی استفاده می کند.

برای حفاظت در برابر جریان اضافه از عملکرد بیمتالی و حفاظت در برابر اتصال کوتاه از عملکرد مغناطیسی استفاده می شود.جریان اضافه توسط فلز بیمتال تشخصی داده می شود.

به این صورت است که فلز بیمتال در اثرجریان بیش از جریان نامی گرم و خم می شود.بیمتال در اثر خم شدن مدار را قطع می کند.جریان اتصال کوتاه توسط سیم پیچ که قطر زیاد و تعداد دور آن کم است تشخیص داده می شود.

انواع مختلف فیوز مینیاتوری تک فاز از نظر کاربرد

فیوز مینیاتوری تک فاز از نظر کاربرد به انواع مختلفی از قبیل B روشنایی، C موتوری، D ترانسفورماتوری، K قدرت، Z بسیار حساس تقسیم می شود.

فیوزهای مینیاتوری نوع B روشنایی : این نوع فیوزها مصارف خانگی و روشنایی دارند.

این فیوزها در جریان های 3 تا 5 برابر جریان نامی مدار را قطع می کنند.

این نوع فیوزها حساسیت مناسبی در برابر کاربردهای خانگی دارند.

نام دیگر این نوع فیوز، فیوز مینیاتوری تندکار می باشد.

فیوزهای مینیاتوری نوع C موتوری : این نوع فیوز بیشتر کاربرد صنعتی دارد.

این فیوزها زمانیکه جریان اضافه 5 تا 10 برابر جریان نامی شود مدار را قطع می کند.

مدت زمان قطع این نوع فیوز بیشتر از سایر فیوزها است.

اسم دیگر این فیوزها فیوزمینیاتوری کند کار می باشد.

فیوزهای مینیاتوری نوع D ترانسفورماتوری : این نوع فیوزها در مصارف صنعتی خاص کاربرد دارند.

این فیوزها زمانیکه جریان اضافه بین 10 تا 20 برابر جریان نامی باشد مدار را قطع می کند.

لازم به ذکر است که زمان قطع این نوع فیوزها بیشتر از سایر فیوزها می باشد.

فیوز مینیاتوری نوع k قدرت : از این نوع فیوزها جهت حفاظت در ترانسفورماتور، موتورها و مدارات قدرت استفاده می شود.

حد جریان جهت قطع مدار در این نوع فیوزها نسبت به سایر فیوزها کمتر است.موقع ایجاد جریان اضافه بار مدار خیلی سریع قطع می شود.جالب است بدانید که در موارد اتصال کوتاه منحنی قطع این کلیدها بین تیپ D و C می باشد.فیوز مینیاتوری نوع Z بسیار حساس : در این نوع فیوزها زمانیکه جریان عبوری از جریان نامی بیشتر شود در زمان بسیار کوتاه دستور قطع مدار صادر می شود.این نوع فیوزها از حساسیت بالایی در اضافه بار و اتصال کوتاه برخوردار هستند.به همین خاطر از این نوع فیوزها در مدارات با حساسیت بالا استفاده می شود.

مزایای استفاده از فیوز مینیاتوری تک فاز چیست؟

فیوز مینیاتوری تک فاز دستگاهی حفاظتی می باشد. از این فیوزها در مدارهای الکتریکی استفاده می شود.

همانطور که در بالا اشاره کردیم در صورت عبور جریان بیش از حد انتظار برای جلوگیری از آسیب به سایر تجهیزات این فیوزها مدار را قطع می کنند. به جرات می توان گفت فیوز مینیاتوری تک فاز از مهم ترین مکانسیم های ایمنی در منزل شما به حساب می آید. زیرا اتصال کوتاه و یا جریان اضافه ممکن است باعث ایجاد آتش سوزی و صدمه به تجهیزات شما شود.بنابراین استفاده از فیوز مینیاتوری تک فاز امنیت منزل و محل کار شما را افزایش خواهد داد.کلیدهای مینیاتوری براساس نوع کاربردی که دارند به دو نوع کندکار و تندکار تقسیم می شوند.فیوز میناتوری کندکار در مدارات موتوری کاربرد دارد. در مقابل از فیوز مینیاتوری تندکار در روشنایی استفاده می شود.
