کلید محافظ جان RCCBوRCBO

کلید محافظ جان چیست؟

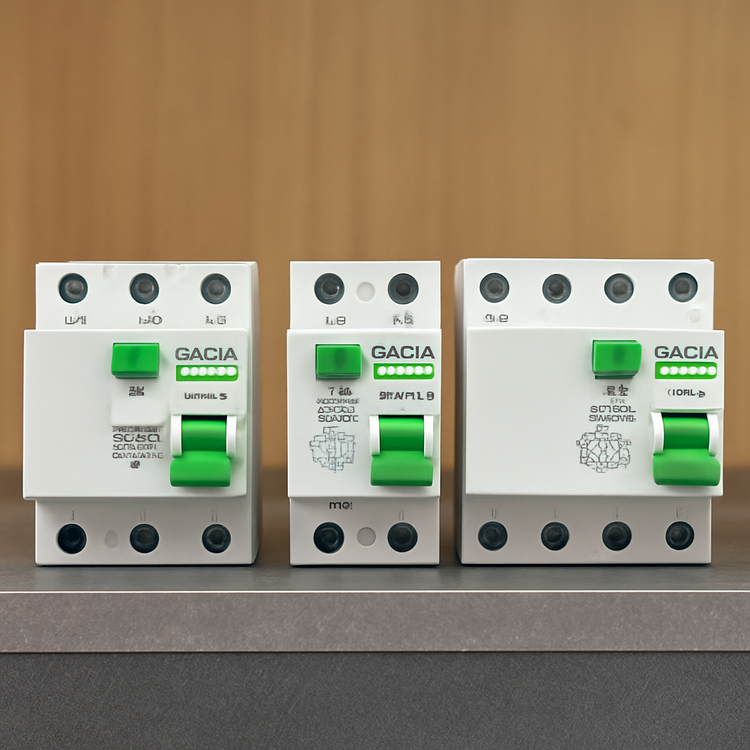

کلید محافظ جان یکی از انواع کلید های حفاظتی برقی می باشد که برای حفاظت اشخاص و تجهیزات، در یک سیستم برقی مورد استفاده قرار می گیرد. کلید محافظ جان، که در چند تیپ مختلف ارائه می شود، یکی از ایمن ترین کلیدهای حفاظت برای تشخیص و قطع جریان نشتی برق و همچنین جلوگیری از ایجاد شوک ناشی از تماس غیر مستقیم با برق می باشد.

انواع کلید محافظ جان بر اساس نوع برق مصرفی به شرح ذیل می باشد:

• کلید محافظ جان سه فاز
• کلید محافظ جان تک فاز

نحوه عملکرد این کلید به این صورت است که از مقایسه اختلاف بین جریان رفت و جریان برگشت در صورت وجود اختلاف بین جریان رفت و جریان برگشت مدار را قطع می کند. به زبان ساده تر، این کلید جریان ورودی به دستگاه و جریان خروجی از آن را اندازه گیری می کند. در حالت عادی مقدار جریان رفت با جریان برگشت برابر است. ولی اگر اختلافی وجود داشته باشد، این اختلاف جریان می تواند به دلیل وجود اتصال بین هر یک از سیم های فاز یا قسمت های الکتریکی مدار با بدنه باشد که به اصطلاح نشتی جریان گفته می شود. در صورت وجود نشتی جریان، کلید محافظ جان این نشتی جریان را تشخیص و مدار را قطع می کند. این مقدار جریان های نشتی کوچک توسط کلید مینیاتوری شناسایی نمی شوند و در ساختمان سبب آتش سوزی شده و یا برای کاربر ایجاد برق گرفتگی می کنند. کلیدهای محافظ جان در صورت وقوع جریان نشتی در کسری از ثانیه و به سرعت عمل کرده و مدار را قطع می کنند.

به کلید محافظ جان، کلید جریان تفاضلی، کلید جریان باقیمانده و کلید نشتی جریان نیز می گویند.

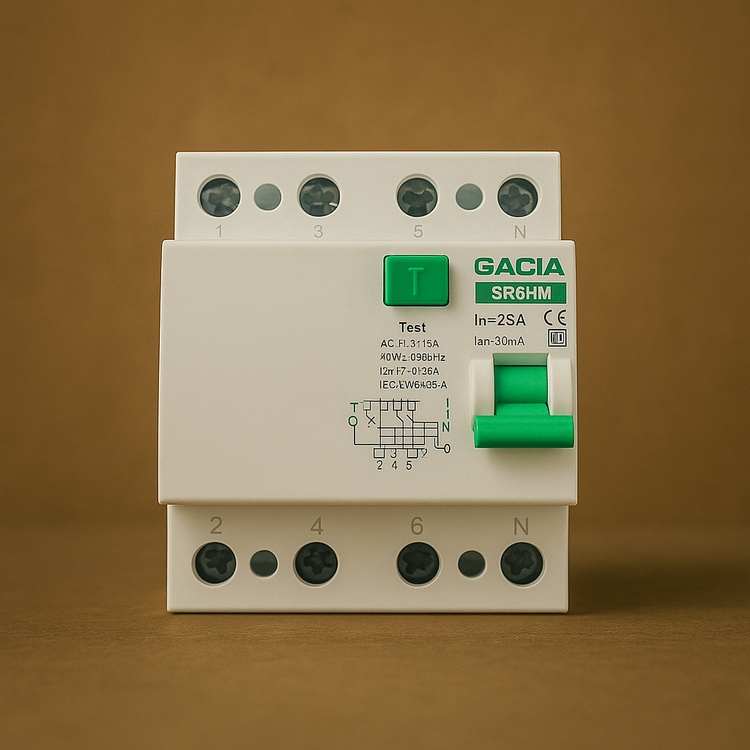

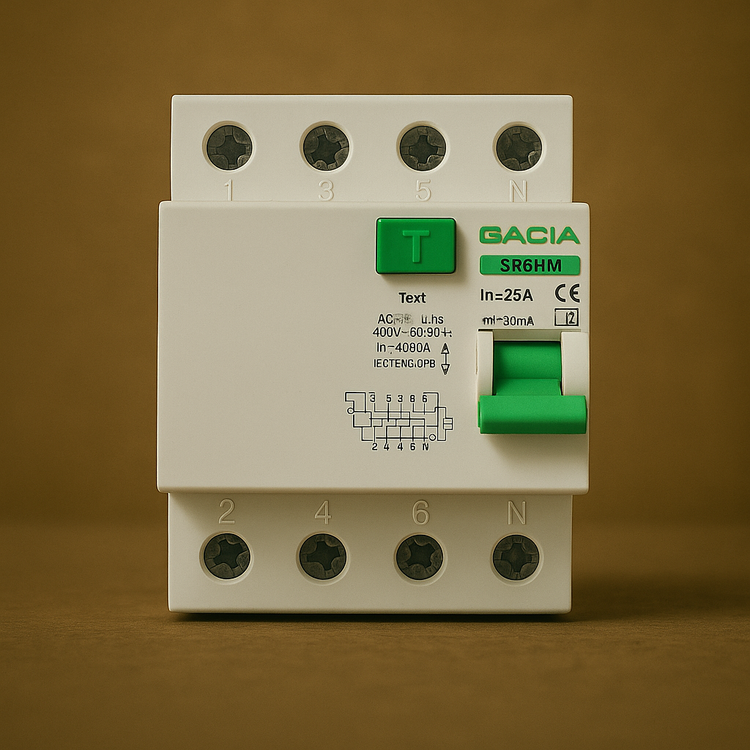

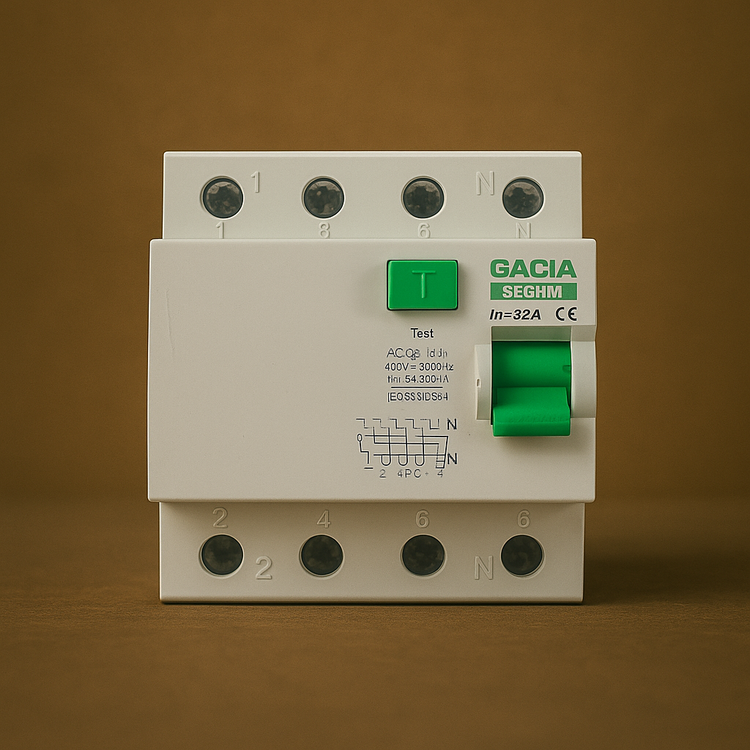

RCCB مخفف عبارت Residual Current Circuit Breaker می باشد، به معنای لغوی کلیدهای قطع جریان نشتی، RCD هایی هستند که حفاظت اضافه بار ندارند. وظیفه آنها فقط حفاظت در برابر جریان نشتی می باشد.

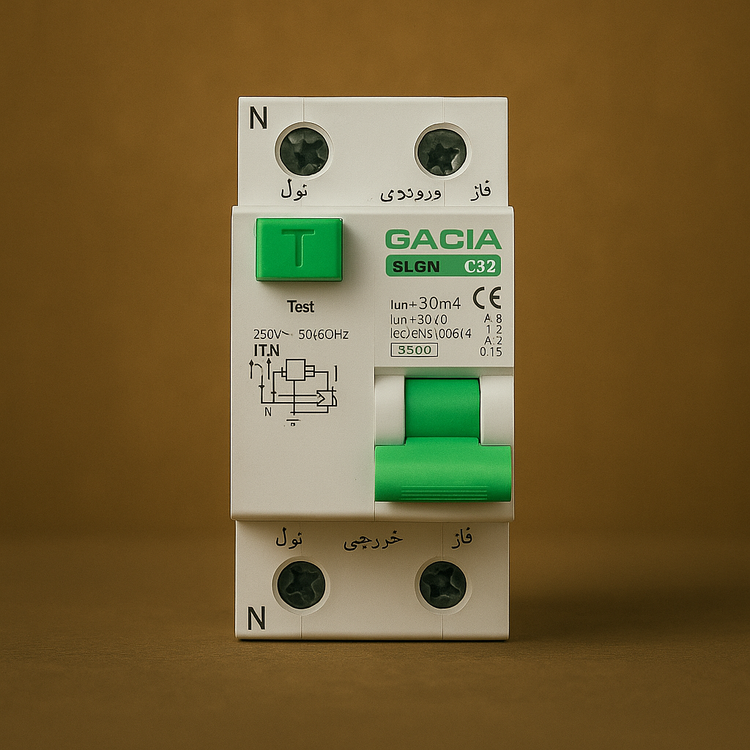

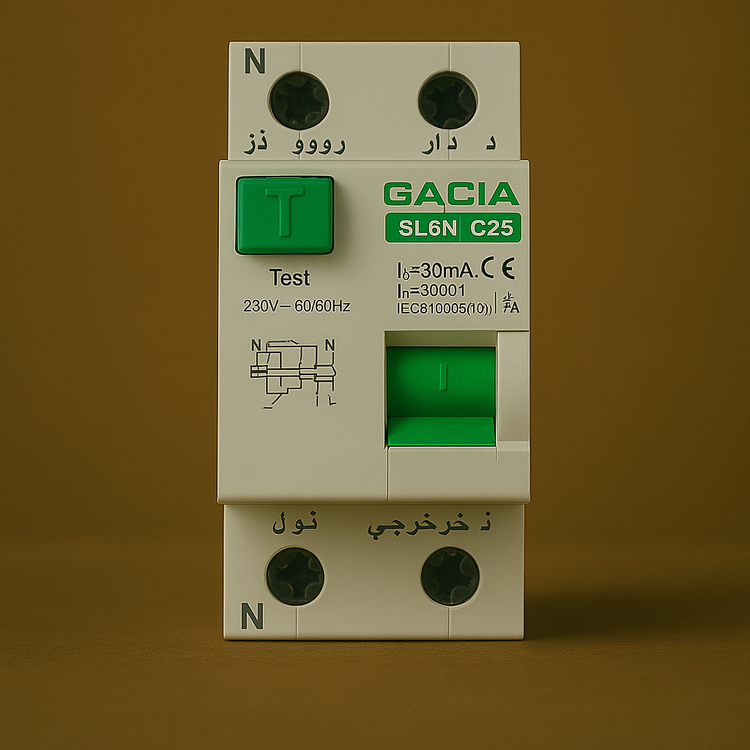

RCBO مخفف عبارت Residual Current Circuit Breaker With Over Protection، به معنای لغوی کلید های قطع جریان نشتی با حفاظت اضافه بار می باشند. این کلید ها علاوه بر حفاظت جریان نشتی که وظیفه اصلی آنهاست، حفاظت در برابر جریان اضافه بار را نیز بر عهده دارند. کلمه RCBO بیشتر در اروپا رواج دارد.

نام دیگر کلید RCBO که در ایالت متحده و کانادا رایج است، GFCI می باشد که سرنام عبارت Ground Fault Circuit Interrupter است. به کلید RCBO، کلید محافظ جان ترکیبی نیز می گویند.
